北京管道探伤仪厂家直销

发布时间:2024-10-04人气:157

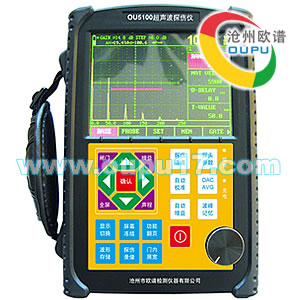

沧州欧谱OU5100数字式超声波管道探伤仪是一款真彩显示全数字式超声波探伤仪,它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室,也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域,也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

仪器特点:功能全、性价比高。


一、执行标准

◆ 国家标准:
1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪
2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》
3. JB/T 10062-1999《超声探伤用探头性能测试方法》
4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》
5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》)
◆ 欧洲标准(EN12668)包括有三个部分:
1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分:仪器
2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分:探头
3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分:综合设备


二、超声波探伤仪功能特点

· 发射脉冲宽度和强度可调;· 高精度定量、定位,满足了较近和较远距离探伤的要求;
· 14个内置探伤标准可调出;
· 26万色真彩屏超高亮显示,亮度可调,适合强光、弱光的工作环境;
· 近场盲区小,满足了小管径、薄壁管探伤的要求;
· 自动校准:一键式自动校准,操作非常便捷,自动测试探头的"零点"、"K值"、"前沿"及材料的"声速";
· 自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);
· 自由切换三种标尺(深度d、水平p、距离s);
· 自动增益、回波包络、峰值记忆功能提高了探伤效率;
· φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值;
· 300个独立探伤通道(可扩展),可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块;
· 可自由存储、回放500幅A扫波形及数据;
·  DAC、AVG、TCG曲线(深度补偿)自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;
· 可以自由输入任意行业标准;
· B扫描功能,清晰显示缺陷纵截面形状;
· 与计算机通讯,实现计算机数据管理,并可导出Excel格式、A4纸张的探伤报告;
· IP65标准铝镁合金外壳,坚固耐用,防水防尘,抗干扰能力极佳;
· 利用PC端通讯软件可以升级仪器系统的功能;
· 高性能安全环保锂电池供电,可连续工作8-10小时;
· 实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;
· 掉电保护,存储数据不丢失;
· 探伤参数可自动测试或预置;
· 数字抑制,不影响增益和线性;
· 增益补偿:对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正;
· PC端通讯软件软键盘操作,实现了计算机控制探伤仪主机进行探伤的目标;


三、超声波探伤仪主要技术参数

检测范围
0~10000mm
声速范围
1000~18000m/s
增益范围
0dB~120dB
脉冲移位(s)
-20~+3400
探头零点
0.0~99.99
探头频率
0.5MHz-20MHz
调节步距
0.01
调节步距
0.0,0.1,0.5,1,2,6,12
线性抑制
屏高的0%~80%
步距
1%
测量单位
mm/inch
探伤通道
300个
数据存储
300幅 A-Scan图形
垂直线性误差
垂直线性误差不大于3%
水平线性误差
在扫描范围内,不大于0.2%
动态范围
32dB
探伤灵敏度余量
60dB
报警
进波报警、失波报警
显示屏
高亮度彩色平板显示器
A-Scan显示区域
全屏或局部  A-Scan显示冻结和解冻A-Scan填充
与PC机通讯接口标准
USB
电源适配器
输入100V~240V/50Hz~60Hz 输出9V/1.5A
电池
锂(Li)电池4×3.6V  4800mAh
接口类型
BNC
外型尺寸
238×160×48mm
重量
1.0kg
电源
12×3.7V(锂电池)
环境温度
-20℃-50℃
环境湿度
20%-90%RH


四、标准配置

名称
数量
主机
1
锂电池
1
充电器
1
接头连接电缆
2
直探头
1
斜探头
1
耦合剂
1
合格证
1
操作手册
1
上位机软件光盘
1
数据线
1
装箱清单
1
保修卡
1
包装箱
1

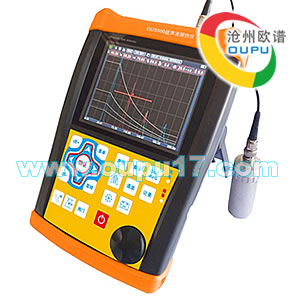

五、仪器选型指南

产品图片
型号
OU5000
OU5100
OU5500
探测范围
0-6000mm
0-10000mm
0-10000mm
声速范围
1000-15000
1000-18000
1000-20000
增益范围
120dB
120dB
130dB
频带范围
0.5-15M
0.5-20M
0.5-20M
存储容量
500
800
1000
通道个数
100
300
500
Φ值计算
波峰记忆
DAC
AVG
自动校准
内置标准
PC软件
在线升级
曲面修正
探伤标准
脉冲幅度
脉冲宽度
发射频率
闸门报警
DAC报警
B扫描
X
TCG
X
探伤录像
X
可接U盘
X
自动校准(两孔)
X
X
6dB DAC
X
X
球化率测量
X
X
可选
AWS
X
X
绝缘子测量
X
X
试块
2块
3块
工作时间
10小时
12小时
12小时
电池
1套
1套
2套
